ابزار دقیق از اجزای مهم سیستم‌های صنعتی است که نقش مهمی در کنترل و پایش فرآیندها ایفا می‌کند. در طراحی و تحلیل فرآیندهای مهندسی، دو نقشه کلیدی یعنی PFD و P&ID مورد استفاده قرار می‌گیرند.
تعریف کلی
این ابزارها شامل تجهیزات اندازه‌گیری مانند فشارسنج، دماسنج، فلومتر و سایر حسگرها هستند که داده‌های حیاتی را از فرآیند جمع‌آوری می‌کنند. این داده‌ها به اپراتورها و سیستم‌های کنترلی کمک می‌کنند تا عملکرد سیستم‌ها را بررسی و تنظیم کنند.
نقشه PFD و نحوه نمایش تجهیزات اندازه‌گیری
در نقشه جریان فرآیند (PFD)، فقط نمای کلی فرآیند و تجهیزات اصلی دیده می‌شود. ابزارهای کنترل و سنجش به‌طور جزئی در این نقشه نمایش داده نمی‌شوند؛ بلکه فقط عناصر کلیدی مثل نمایشگر فشار (PI) یا دما (TI) نمایش داده می‌شود.
✅ هدف اصلی PFD ارائه تصویری ساده از روند فرآیند و محل قرارگیری تجهیزات اصلی است.

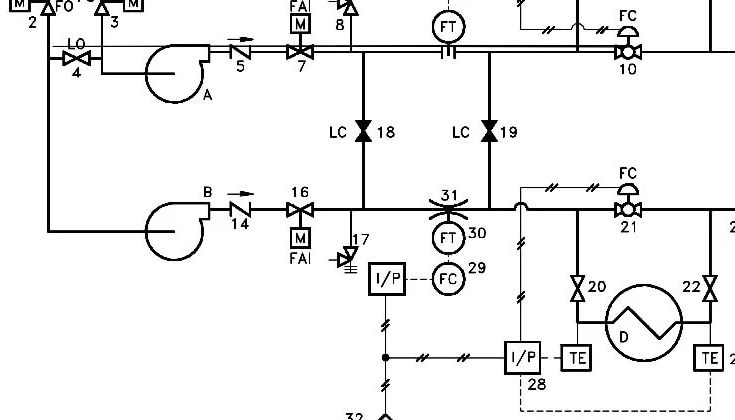

نقشه P&ID و نمایش جزئیات کنترلی
نقشه لوله‌کشی و ابزارها (P&ID) شامل جزئیات کامل از سیستم کنترلی، خطوط سیگنال، نوع سیگنال، مکان نصب، و ارتباط بین اجزا است. استانداردهایی مانند ISA 5.1 در طراحی این نقشه‌ها به کار می‌رود.
در این نقشه‌ها، هر سنسور یا تجهیز کنترلی با نماد مخصوص خود مشخص می‌شود و خطوط کنترلی نیز با رنگ یا نوع خط جداگانه نمایش داده می‌شود.
مقایسه نقشه‌ها از نظر اطلاعات کنترلی
| ویژگی | PFD | P&ID |
|---|---|---|
| سطح جزئیات | پایین | بسیار بالا |
| نمایش سنسورها | محدود | کامل |
| استاندارد مرجع | ندارد | ISA 5.1 |
| کاربرد اصلی | درک فرآیند کلی | اجرا و نگهداری صنعتی |
چرا شناخت تفاوت PFD و P&ID اهمیت دارد؟
درک تفاوت بین این دو نقشه به مهندسان کنترل کمک می‌کند تا طراحی مؤثرتری داشته باشند. سیستم‌های اندازه‌گیری که در نقشه P&ID نمایش داده می‌شوند، برای اجرا، تعمیرات و نگهداری بسیار حیاتی هستند.
همچنین، دانش صحیح از موقعیت و نحوه نصب تجهیزات، به ایمنی فرآیند و بهره‌وری بیشتر منجر می‌شود.
تفاوت ابزار دقیق آنالوگ و دیجیتال
ابزار دقیق به دو دسته آنالوگ و دیجیتال تقسیم می‌شود. ابزارهای آنالوگ به صورت پیوسته اندازه‌گیری می‌کنند، در حالی که نوع دیجیتال سیگنال را به‌صورت عددی ارسال می‌کند. امروزه کاربرد ابزار دقیق دیجیتال در صنایع مدرن رایج‌تر است.
تجهیزات ابزار دقیق و نقش آن‌ها در کنترل فرآیند
در هر سیستم صنعتی، ابزار دقیق تنها به‌عنوان وسیله‌ای برای اندازه‌گیری پارامترها شناخته نمی‌شود؛ بلکه این تجهیزات به عنوان یکی از اجزای کلیدی کنترل فرآیند عمل می‌کنند. تجهیزاتی مانند ترانسمیتر فشار، سنسور دما، و نمایشگر جریان در کنار کنترلرها، اطلاعات دقیق و بلادرنگی از شرایط عملیاتی فراهم می‌کنند که برای تنظیم عملکرد سیستم حیاتی است.
در نقشه‌های P&ID، موقعیت دقیق این تجهیزات مشخص می‌شود و نوع سیگنال (آنالوگ یا دیجیتال)، مسیر لوله‌کشی و ارتباط بین تجهیزات نیز به‌وضوح قابل مشاهده است. مهندسان با استفاده از این نقشه‌ها می‌توانند طراحی بهینه‌تری انجام داده و در زمان نگهداری یا توسعه سیستم، تصمیمات سریع‌تری بگیرند.
با افزایش استفاده از ابزار دقیق دیجیتال در صنایع، دقت و قابلیت اطمینان سیستم‌ها به‌طور چشمگیری بهبود یافته است. از این رو، آشنایی با نمادها، استانداردها و نحوه استقرار تجهیزات در نقشه‌های فرآیندی، برای طراحان و اپراتورها اهمیت بالایی دارد.
استانداردهای طراحی ابزار دقیق
استفاده از استانداردهایی مانند ISA 5.1 در طراحی نقشه‌های P&ID باعث می‌شود نمادها و علائم ابزار دقیق به‌صورت یکپارچه و قابل فهم نمایش داده شوند. این یکسان‌سازی به کاهش خطا، تسهیل آموزش و افزایش سرعت عیب‌یابی در محیط‌های صنعتی کمک می‌کند.
نتیجه‌گیری
نقشه‌های PFD و P&ID هر دو برای طراحی مهندسی اهمیت دارند، اما از نظر نمایش اطلاعات مرتبط با سیستم‌های سنجش و کنترل، P&ID کامل‌تر است. شناخت صحیح تفاوت‌ها و کاربرد ابزار دقیق یا همان تجهیزات اندازه‌گیری، باعث بهبود عملکرد و ایمنی سیستم‌های صنعتی می‌شود.
